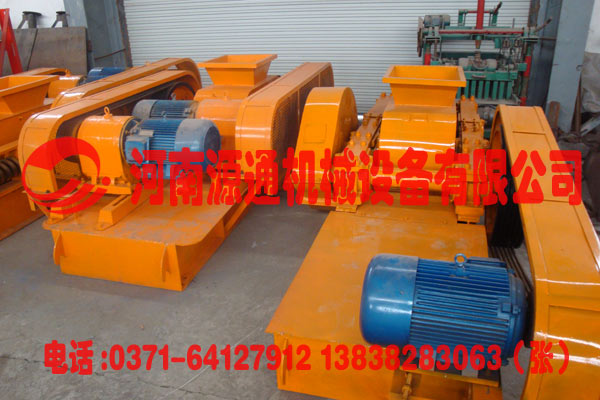

本標準規定了JC450.1《對輥破碎機型式與基本參數》中的對輥破碎機技術要求、試驗方法、檢驗規則及標志、包裝、運輸和貯存。本標準適用于對輥破碎機。
2引用標準
GB 699優質碳素結構鋼技術條件
GB 1184形狀和位置公差未注公差的規定
GB 1804公差與配合未注公差尺寸的極限偏差
GB 3768噪聲源聲功率級的測定──簡易法
JC 343.2真空擠磚機技術條件
JC 40l.2建材機械用碳鋼和低合金鋼鑄件技術條件
JC/T402水泥機械涂漆防銹技術條件
JC/T406水泥機械包裝技術條件
JC 450.1對輥破碎機型式與基本參數
JB 8產品標牌
1、對輥破碎機應符合JC450.1和本標準的要求,并按規定程序批準的圖樣及技術文件制造。
2、圖樣上未注公差尺寸的極限偏差。機械加工尺寸按GBl804中的ITl4級執行;非機械加工尺寸按ITI6級執行。 3.l.3焊接件應符合建材機械焊接的有關規定。
3、鑄鋼件應符合JC40l.2的規定。
a.有調整輥子工作間隙的裝置;
b.有修整輥面的裝置;
c.有過載保護裝置;
d.有安全防護裝置;
e.有便于起吊的裝置。
a、軸類件的材料應不低于GB699有關45鋼的規定,并調質處理。
b、輥圈表面硬度應不低于HRC50,在整個輥面范圍內硬度應均勻,硬度差不大于 HRC5,硬層深度不少于20mm,在規定的硬層深度內,允許硬度降低值不大于HRC5。
c、刮泥板由刀口向內不少于50mm范圍的硬度不低于HRC45。
d、輥圈和大皮帶輪的徑向圓跳動應不低于GB1184中的10級。
e、大皮帶輪應做靜平衡試驗,許用靜不平衡力矩的確定應符合JC343.2中附錄入的規定。
3.3.1所有零部件需經檢驗合格,外購件需有合格證方可裝配。
3.3.2輥圈與軸裝配后應做靜平衡試驗,許用不平衡力矩的確定應符合JC343.2中附錄A的規定。
3.3.3對輥破碎機兩輥端面相對位移應不大于lmm。
3.3.4輥端擋料板與輥子端面間隙應不大于2mm。
3.3.5刮泥板刀口沿輥長應均勻接觸,調整靈活。
3.3.6大、小三角帶輪安裝后。輪寬對稱平面相對位移應不大于中心距的2/1000,軸線平行度應不大于6/1000。
3.4.1運轉時應無異常聲響和振動。
3.4.2潤滑部位應不滲油。
3.4.3軸承溫升應不大于35℃,較高溫度應不超過70℃。 3.4.4噪聲應符合JC450.1的規定。
3.5.1負載試車應符合3.4.1-3.4.2條要求。
3.5.2兩輥工作間隙、生產能力應符合JC468.1的規定。
3.5.3軸承溫升應不大于45℃,較高溫度應不大于80℃。
3.6外觀要求對輥破碎機表面應平整光潔,不得有碰傷、劃傷、繡蝕等缺陷。
3.7涂漆防銹要求涂漆防銹應符合JC/T402的規定。
4.1輥圈表面硬度(3.2.2條)檢測應不少于均分圓柱表面的12個點位,深層硬度取試樣檢測。
4.2靜不平衡力矩(3.2.5條、3.3.2條)在平衡架上檢測。
4.3兩輥端面相對位移(3.3.3條)用深度游標卡檢測。
4.4輥端擋料板與輥子端面間隙(3.3.4條)用塞尺檢測。
4.5大、小三角帶輪的輪寬對稱平面的相對們移和軸線平行度(3.3.6條)用直尺和水準儀檢測。
a.整機組裝檢驗合格;
b.潤滑部位注入注滑劑。
a.連續運轉4h;
b.軸承溫升(3.4.3條)用半導體溫度計檢測;
c.噪聲(3.4.4條)按GB3768規定檢測。
4.7負載試車
a.空載試車合格后進行負載試車,負載試車可在用戶進行;
b.電器控制裝置檢驗合格;
c.喂料粒度滿足JC450.1的規定;
d.有均勻喂料裝置。
a.兩輥間隙(3.5.2條)用塞尺或鉛條檢測;
b.連續運轉4h;
c.生產能力(3.5.2條)在供料正常時用秒表測定1min破碎物料的體積;
d.軸承溫升(3.5.3條)用半導體溫度計檢測。
產品應經制造廠檢驗部門檢驗合格,并簽發合格證方可出廠。
產品檢驗分出廠檢驗和型式檢驗。
5.2出廠檢驗出廠前應完成3.1-3.3.5條、3.4條、3.6條、3.7條、6.1條、6.2條的檢驗。
型式檢驗應檢驗本標準規定的全部項目,有下列情況之一時,應進行型式檢驗:
a.新產品或老產品轉廠生產的試制定型鑒定;
b.正式生產后,如結構、材料、工藝有較大改變,可能影響產品性能時;
c.出廠檢驗結果與上次型式檢驗有較大差異時;
d.正常生產每兩年不少于1次。
5.4抽樣與判定規則型式檢驗的樣機在檢驗批中隨機抽取一臺,檢驗合格,判檢驗批合格;如有3.5條中某項不合格,再隨饑抽取一臺,檢驗有任意-項不合格,判檢驗批不合格。若合格,再隨機抽取一臺,全部合格,可判檢驗批合格。否則判檢驗批不合格。
6標志、包裝、運輸和貯存
6.1產品在明顯位置固定一產品標牌,標牌應符合JB8的規定,并標明下列內容:
a.制造廠名;
b.產品名稱;
c.商標;
d.產品型號;
e.制造日期;
f.主要參數;
g.出廠編號。
6.2產品包裝、運輸、貯存應符合JC/T406的規定
