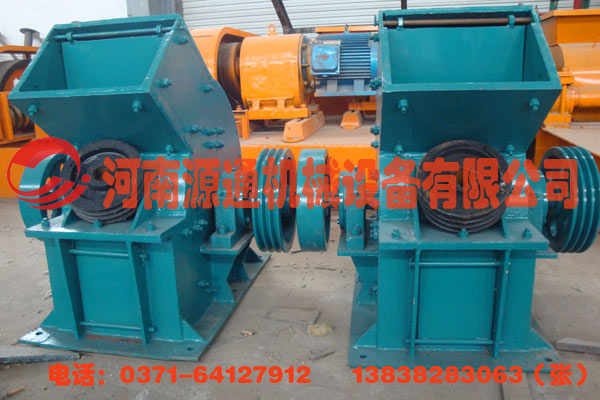

錘式破碎機是1895年由M.R.Bedmson發明的,至今已有100多年的歷史,在此過程中錘式破碎機得到不斷的完善,到目前為止,這種破碎機在選煤、水泥、電力、化工、冶金等工業部門應用的非常廣泛,主要用于中細碎石灰石、頁巖、煤,鹽,白亞,石膏,明礬,磚瓦,爐渣等中硬和低硬物料。其物料的抗壓強度不超過100兆帕,濕度不大于15%??勺鳛槭掀扑?,石頭破碎,礦山破碎,塑料粉碎,垃圾粉碎等材料的破碎設備使用,還用于破碎纖維結構、彈性和韌性較強的碎木頭、紙張或破碎石棉水泥的廢料以及回收石棉纖維等等。 除此之外,錘式破碎機不僅可用于破碎生產線,制砂生產線,也可在選礦生產線中替代圓錐式破碎機。
⑴、按回轉軸數分為:單轉子和雙轉子。
⑵、按轉子的回轉方向分:不可逆式和可逆式。
⑶、按錘頭的排列方式分:單排式和多排式。
⑷、按錘頭在轉子上的連接方式:固定錘式和活動錘式。
錘式破碎機主要是靠破碎機錘頭的沖擊作用破碎物料,在轉子下部,設有篩板、物料進入破碎機中,立即受到高速回轉的錘頭的沖擊而粉碎。粉碎物料中小于篩孔尺寸的粒級通過篩板排出,大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨,破碎了的物料,從錘頭處獲得動能,以高速向機殼內壁的襯板和篦條上沖擊而第二次破碎。最后通過篩板排出機外。 物料進入錘頭工作區后,被高速回轉的錘頭沖擊破碎,被破碎的物料從錘頭處獲得動能,以高速向破碎板和篦條篩上沖擊進行二次破碎,此后,小于篦條篩縫隙的物料便從縫隙中排出,而粒度較大的物料,彈回到襯板和篦條篩的粒狀物料,還將受到錘頭的附加沖擊破碎,在物料破碎的整個過程中,物料之間也相互沖擊粉碎。

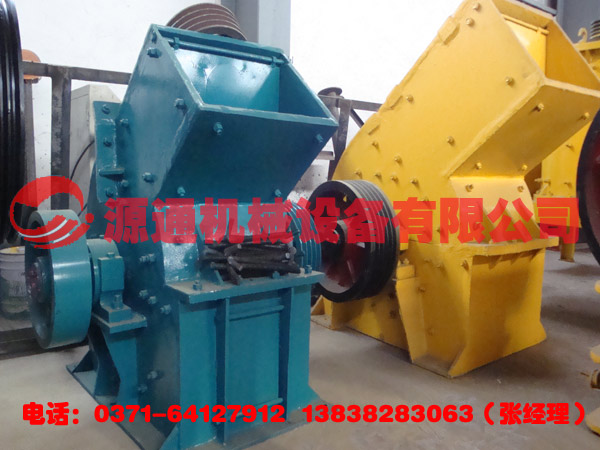

錘式破碎機由機殼、轉子、蓖條、打擊板、錘頭、支架、襯板等組成。
1.機殼由上機體、后上蓋、左側壁和右側壁組成,各部分用螺栓連結成一體,上部開有進料口,內部鑲有高錳鋼襯板,磨損后可以更換,機殼和軸之間漏灰現象十分嚴重,為了防止漏灰,設有軸封。機殼下部直接安放在混凝土基礎上,并用地腳螺栓固定。為了便于檢修、調整和更換蓖條,下機體的前后兩面都開有一個檢修孔。為了便于檢修、更換錘頭方便,兩側壁也對稱的開有檢修孔。

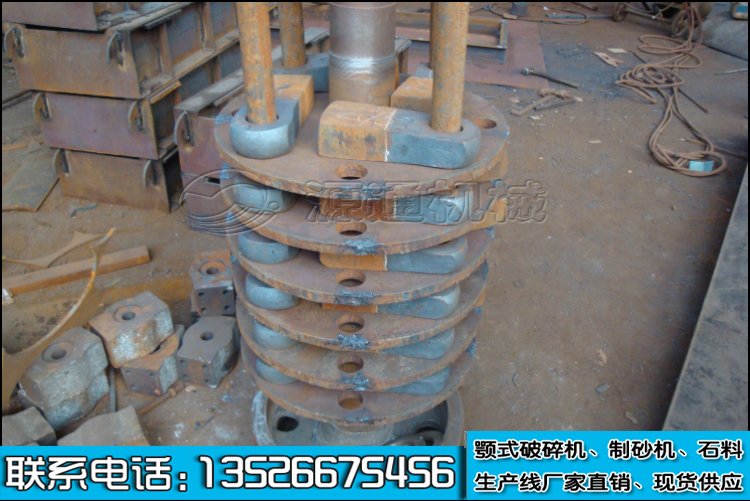

2.轉子由主軸、圓盤、銷軸等組成,圓盤上開有6個均勻分布的銷孔,通過銷軸將6-8個錘頭懸掛起來。為了防止圓盤和錘子的軸向竄動。銷軸兩端用鎖緊螺母固定。轉子支承在兩個滾動軸承上。此外,為了使轉子在運動中儲存一定的動能,避免破碎大塊物料時,錘頭的速度損失不致過大和減小電動機的尖峰負荷,在主軸的一端還裝有一個飛輪。
3.主軸是支承轉子的主要零件,沖擊力由它來承受。因此,要求其材質具有較高的韌性和強度。通常斷面為圓形,且有平鍵和其他零件連接。
4.打擊板有兩塊,折線型。一個可以調整,一個是固定的。調整的一個靠的是安裝在箱體上的螺桿裝置。

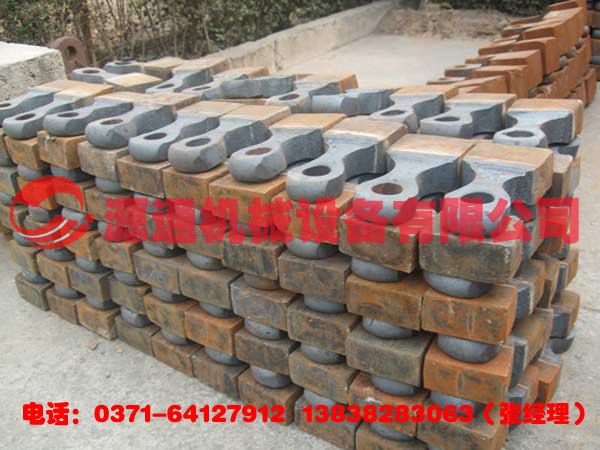

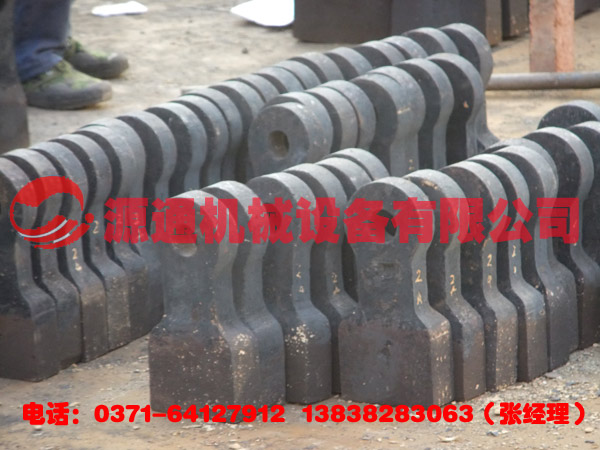

5.錘頭是主要的工作部件。其質量、形狀、和材質對破碎機的生產能力有很大的影響。因此,根據不同的進料尺寸來選擇適當?shù)腻N頭質量。要破碎中等硬度的物料,可以采用如圖3-1所示的形狀。錘頭用高碳鋼鑄造或鍛造,也可用高錳鋼鑄造。為了提高耐磨性,有的錘頭表面涂上一層硬質合金,有的采用高鉻鑄鐵。
6.蓖條的排列形式是與錘頭的運動方向垂直的。與轉子的回轉半徑有一定的間隙的圓弧狀,合格的產品通過蓖縫排出。其斷面形狀為梯形,常用錳鋼鑄成。蓖條多為一組尺寸相等的鋼條。安裝時,插入蓖條架上的凹槽,兩蓖條之間用墊片隔開。截面形狀用梯形。

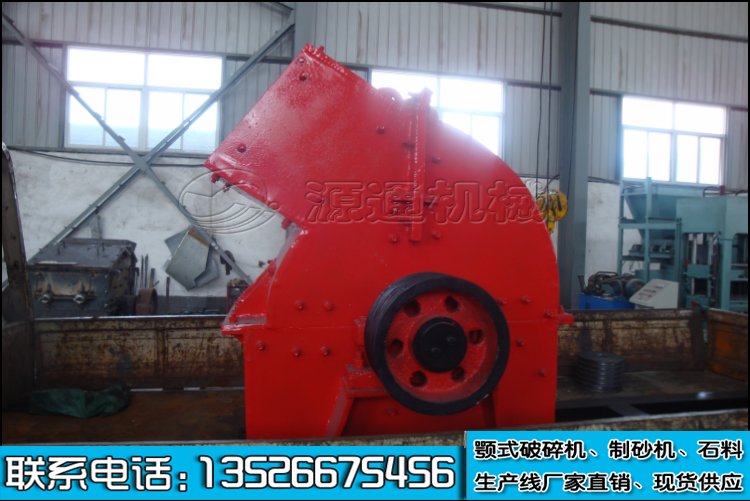

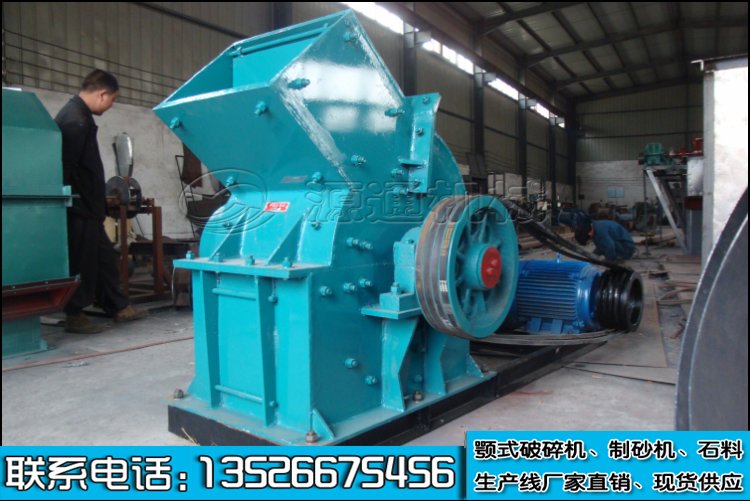

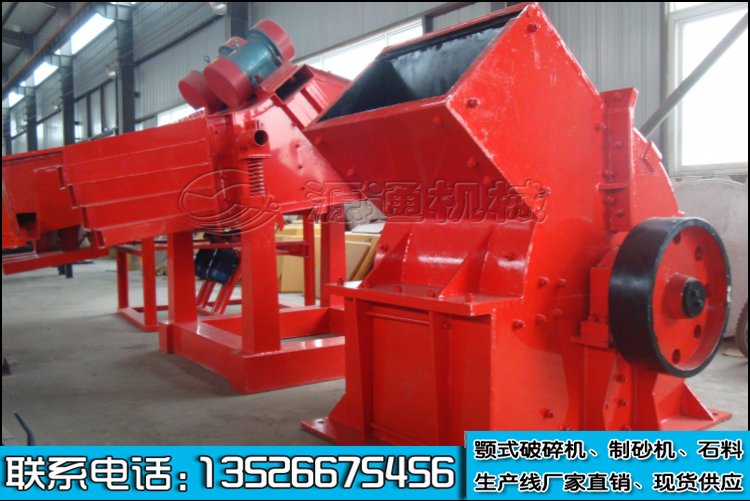

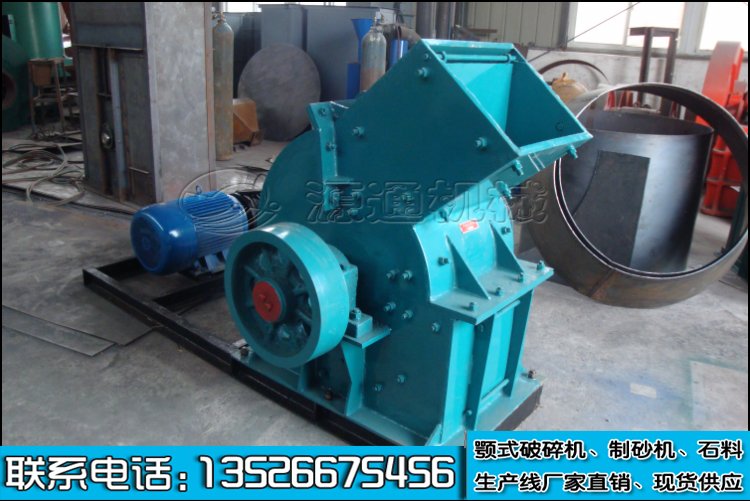

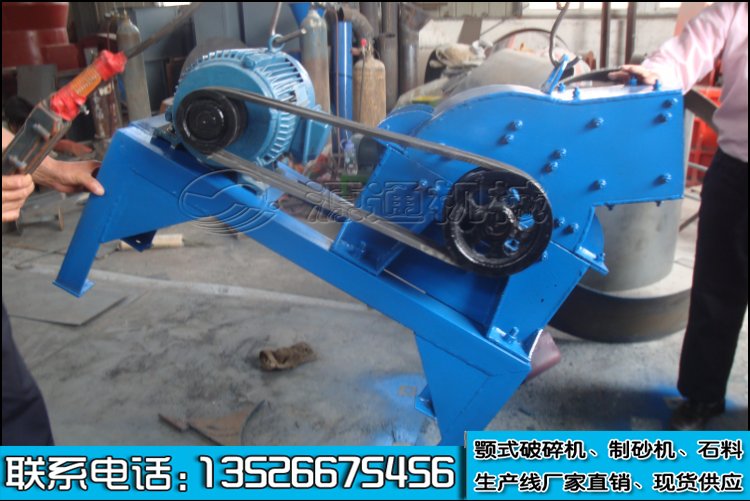

錘式破碎機有箱體、轉子、錘頭、反擊襯板、篩板等組成。 源通機械錘式破碎機工作錘頭,采用新工藝鑄造,特別耐磨、耐沖擊。 還可根據客戶要求,調節需要的粒度。 錘破機體結構密封,解決了破碎車間的粉塵污染和機體漏灰問題。 錘式破碎機整體設計造型美觀、結構緊湊,易損件少,維修方便等優點,是升級換代產品 。
⑴、構造簡單、尺寸緊湊、自重較小,單位產品的功率消耗小。
⑵、生產率高,破碎比大(單轉子式的破碎比可達i=10~15),產品的粒度小而均勻,呈立方體,過度破碎現象少。
⑶、工作連續可靠,維護修理方便。易損零部件容易檢修和拆換。
⑴、主要工作部件,如:錘頭、蓖條、襯板、轉子、圓盤等磨損較快,尤其工作對象十分堅硬時,磨損更快。
⑵、破碎腔中落入不易破碎的金屬塊時,易發生事故。
⑶、含水量﹥12%的物料,或較多的粘土,出料篦條易堵塞使生產率下降,并增大能量損耗,以至加快了易損零部件的磨損。
歡迎咨詢源通機械錘式破碎機價格及相關信息!電話:037164127912 或QQ咨詢
型號 | 轉速r/min | 進料粒度 | 出料粒度 | 產量t/h | 重量t | 功率 kW | 外型尺寸 |
---|---|---|---|---|---|---|---|
本文屬http://qrfid.cn原創,如轉載請保留出處 | |||||||
PC-300×200 | 1650 | ≤80mm | 8mm | 1-5 | 0.5 | 5.5 | 550×400×630 |
PC-400×300 | 1450 | ≤100mm | 10mm | 3-10 | 0.8 | 11 | 600×670×800 |
PC-500×300 | 1250 | ≤100mm | 15mm | 5-15 | 1.2 | 18.5 | 650X800X850 |
PC-600×400 | 1000 | ≤220mm | 15mm | 5-25 | 1.5 | 22 | 1055×1020×1000 |
PC-800×600 | 980 | ≤350mm | 15mm | 10-50 | 3.1 | 55 | 1360×1330×1020 |
PC-800×800 | 980 | ≤350mm | 15mm | 10-60 | 3.5 | 75 | 1440×1740×1101 |
PC-1000×800 | 1000 | ≤400mm | 13mm | 20-75 | 7.9 | 115 | 3514×2230×1515 |
